製品属性(仕様)

製品
分類
ポンプフランジ
業界産業用ポンプ部品 機能SS400
サイズφ119mmx268mm 材質ユニクロ鍍金
工程 ロット

製品画像(様子)

特徴

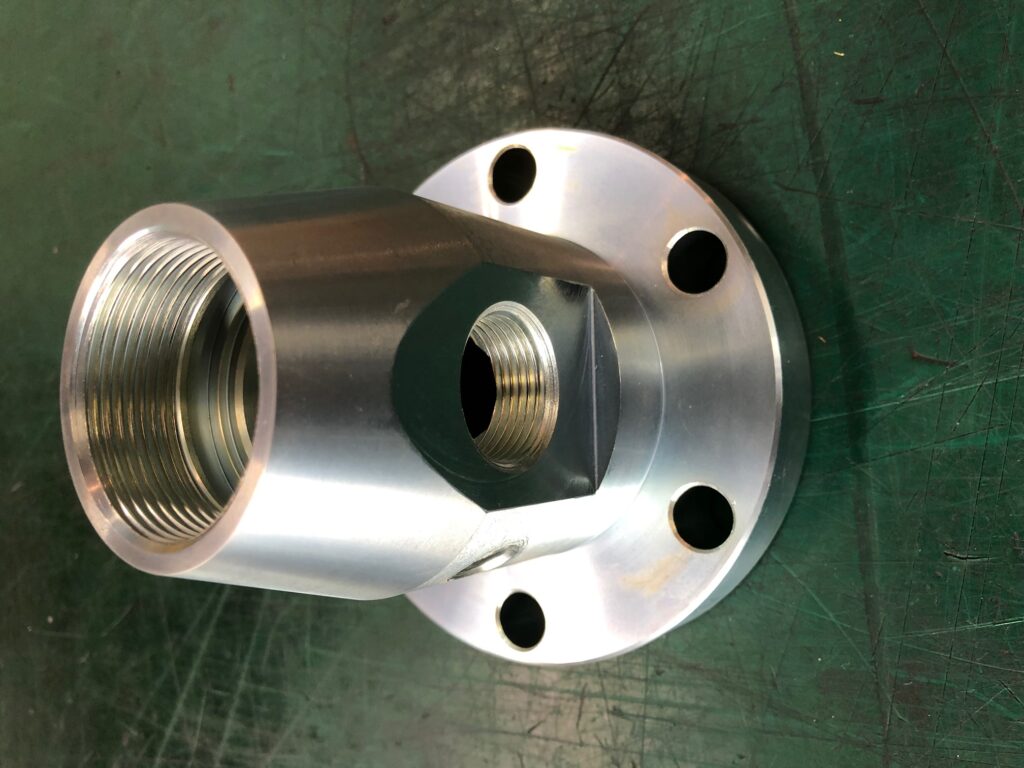

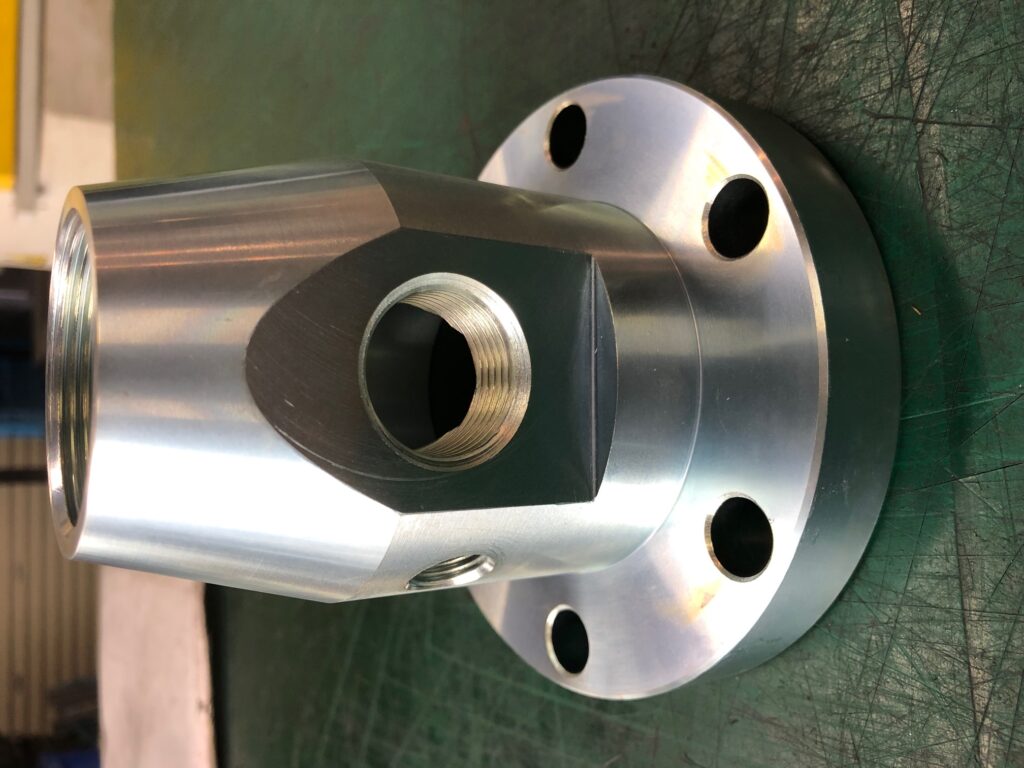

こちらは、フランジ・継手 加工.comで製造を行ったポンプ用継手フランジです。継手フランジという製品名の通り、分岐の役割をするフランジ製品であり、写真にあるように3方向から管をネジ締めで接続できるような形状となっています。

また、各ネジ穴はテーパーネジとなっており、内部からの液体の流出を防ぐ構造となっています。

加工におけるポイントとしては、2つあり、

ⅰ.テーパーネジの加工

< ネジ加工部の特性 >

  • M45x2ネジ
  • Rc3/4ネジ

ⅱ.側面部のDカット面

 接続管の端面との密着度を上げるためにDカットを採用した図面となっています。

当社の場合には、旋盤ものを基本としてマシニング加工も行っていることからマシニングセンターにインデックステーブルをつけ、

穴・Dカットなどの追加工もワンチャックで加工ができるように工程を組み・工程集約・コストダウンを実現しています。

ポンプの部品としては、時々見られる形状の製品であり、コスト競争の激しいポンプ業界において、当社では加工方法・VAVE提案を行うことでコスト競争力をつけています。お困りの製品がございましたら当社にお問い合わせください。
