製品属性(仕様)

製品
分類		シャフトホルダ（フランジ）
業界自動車向けメッキ装置 素材SUS304
サイズφ95×43 メッキ処理なし
精度一般公差 ロット10個～

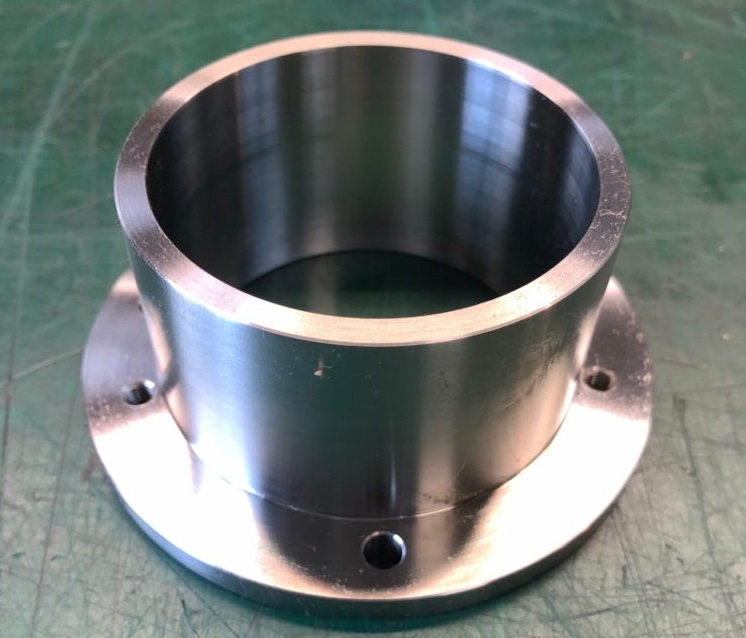

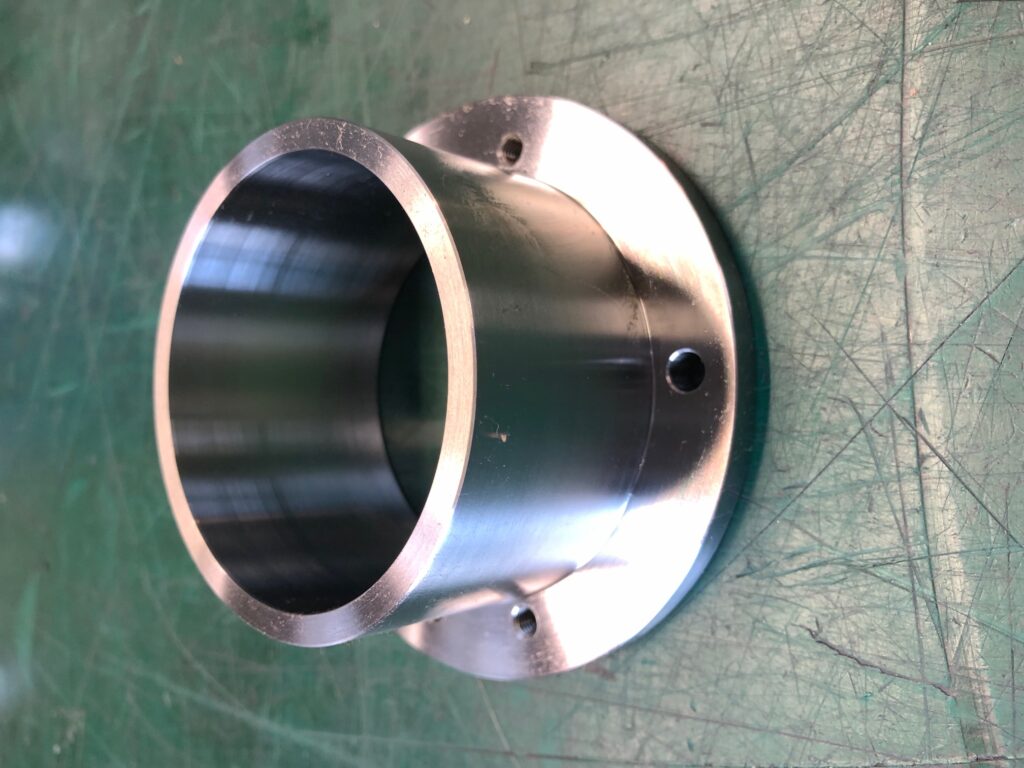

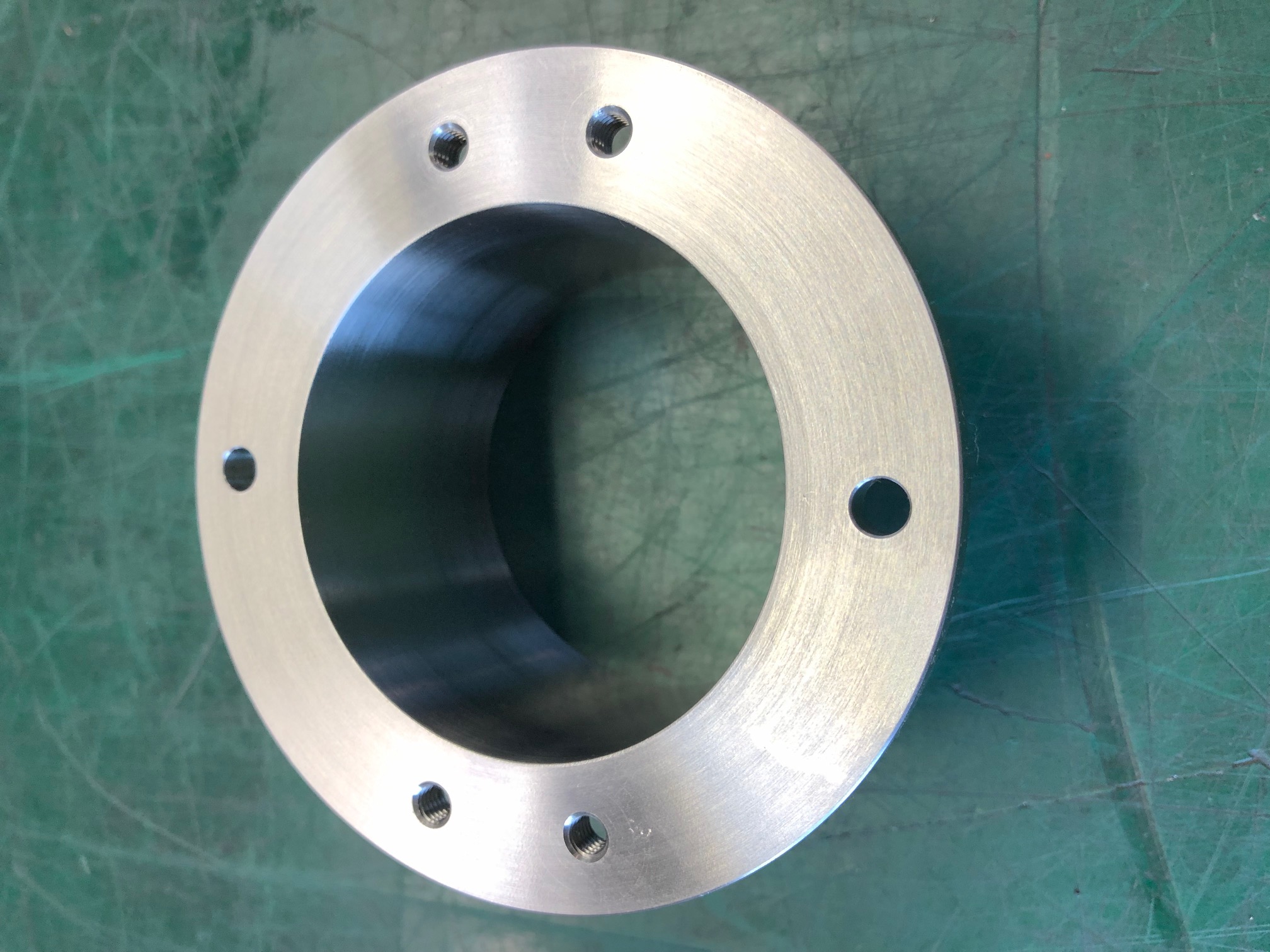

製品画像(様子)

特徴

特殊フランジ・継手 加工.comで製造を行っているステンレス製のバレルボス受 フランジとなります。

こちらは丸棒からの削り出しによる加工を行った製品で、加工におけるポイントとしてはフランジ部分の厚みが薄いため、チャッキングをする際に難点となります。

そこで、2個どりという方式を採用し、まずは丸棒から中つば形状を持つシャフトを製作し、中つば部を半分に切断するように加工することで、2つの端面鍔付きのフランジ製作に成功しました。

ロット１個では採用できませんが、複数ロットの場合には材質のとりもちも考慮して、様々な加工方法の提案が可能となっています。
