製品属性(仕様)

製品
分類		その他機械加工品
業界産業用ポンプ 素材SS400
サイズ50×50×50 メッキ処理なし
精度一般公差 ロット10個～

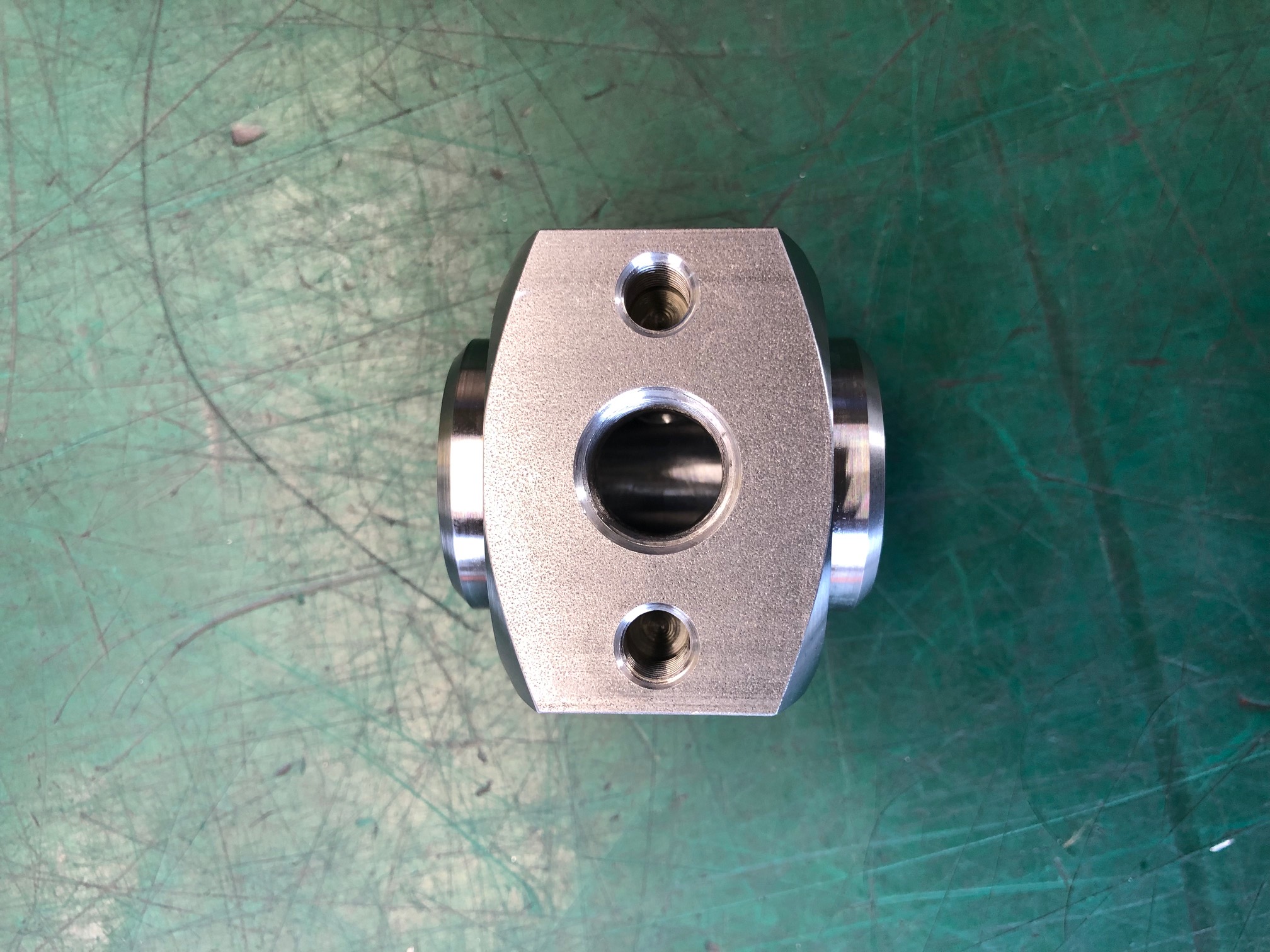

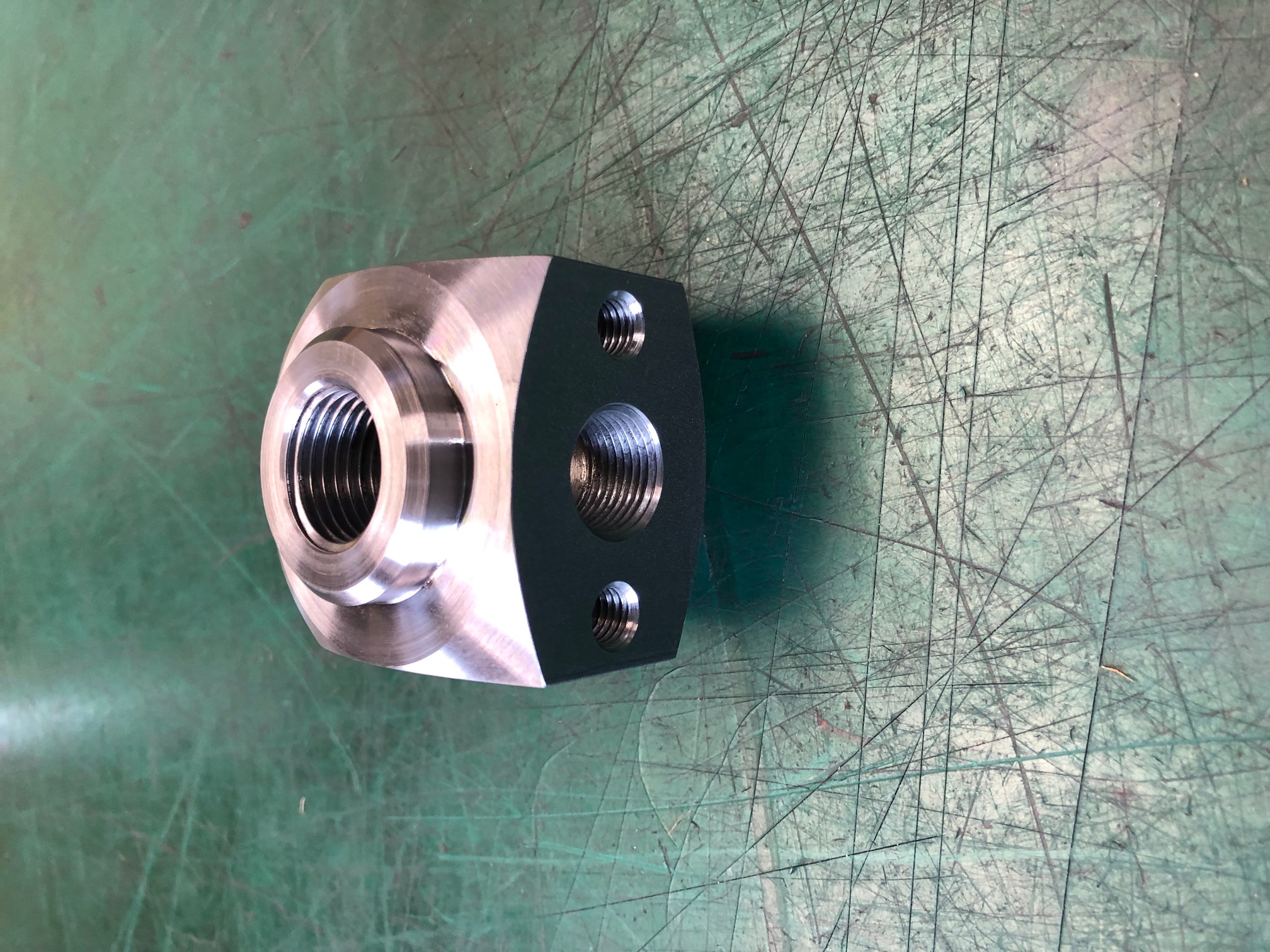

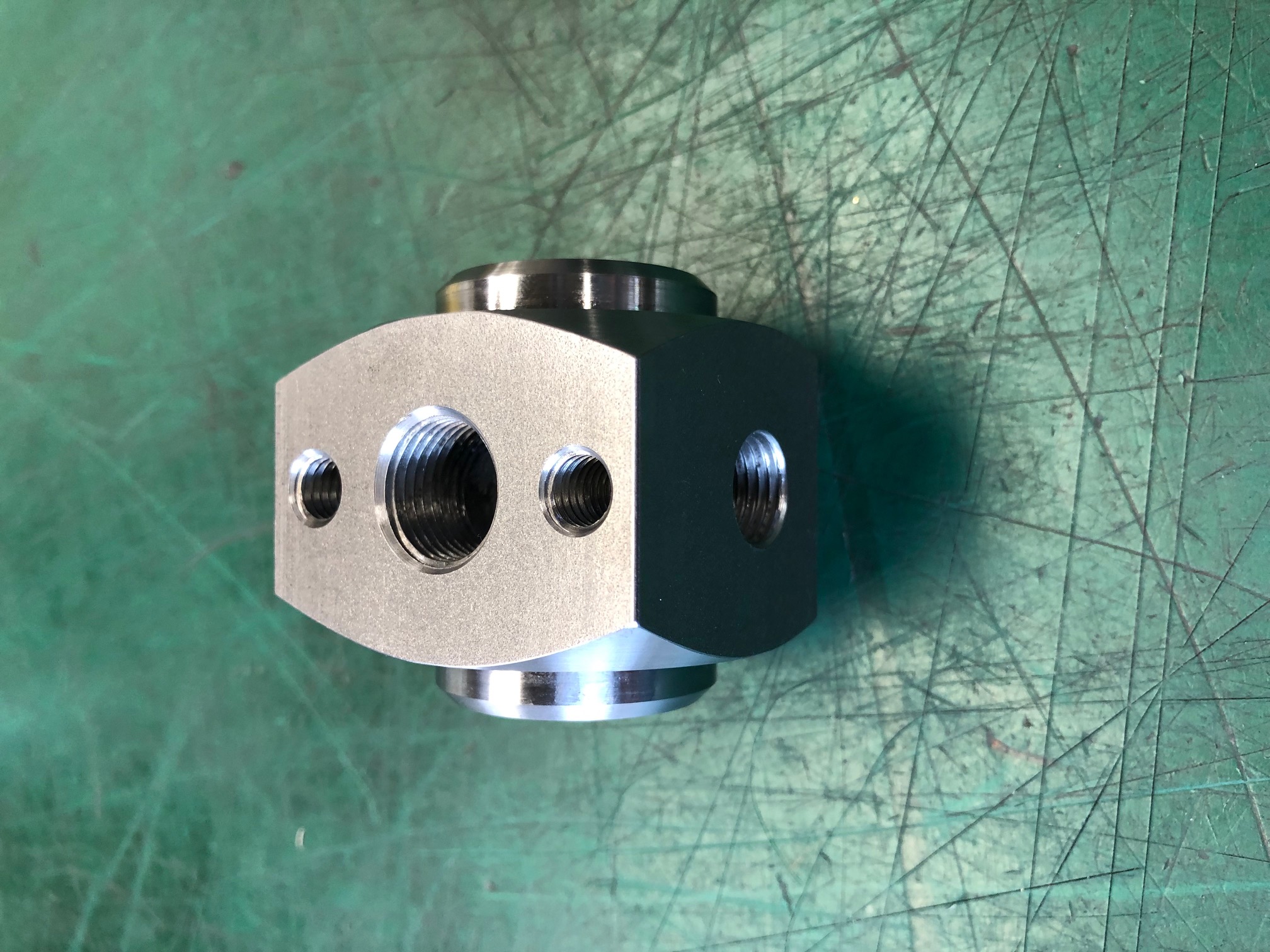

製品画像(様子)

特徴

こちらは、フランジ・継手 加工.comで製造を行った機械部品の特注製作事例の一つです。この製品は、エアー用のマニホールドと呼ばれる製品であり、汎用品では製品の都合上合わないことがわかり、お客様が図面を描き、特注製造を行いました。

写真の通り、角形状を取っており、もともと角物の素材を購入し、旋盤で加工を行っています。旋盤で加工を行う上でチャッキングをするために、角物をはめ込む簡易治具を製作し、心出しの工程の時間を削減し、効率的な加工を行っています。

ロット：50～100個となっており、量産加工を行っています。
