製品属性(仕様)

製品
分類
その他 機械加工品
業界産業用ポンプ 素材SUS316
サイズφ40mmx25mm メッキ処理なし
精度一般公差 ロット10個~

製品画像(様子)

特徴

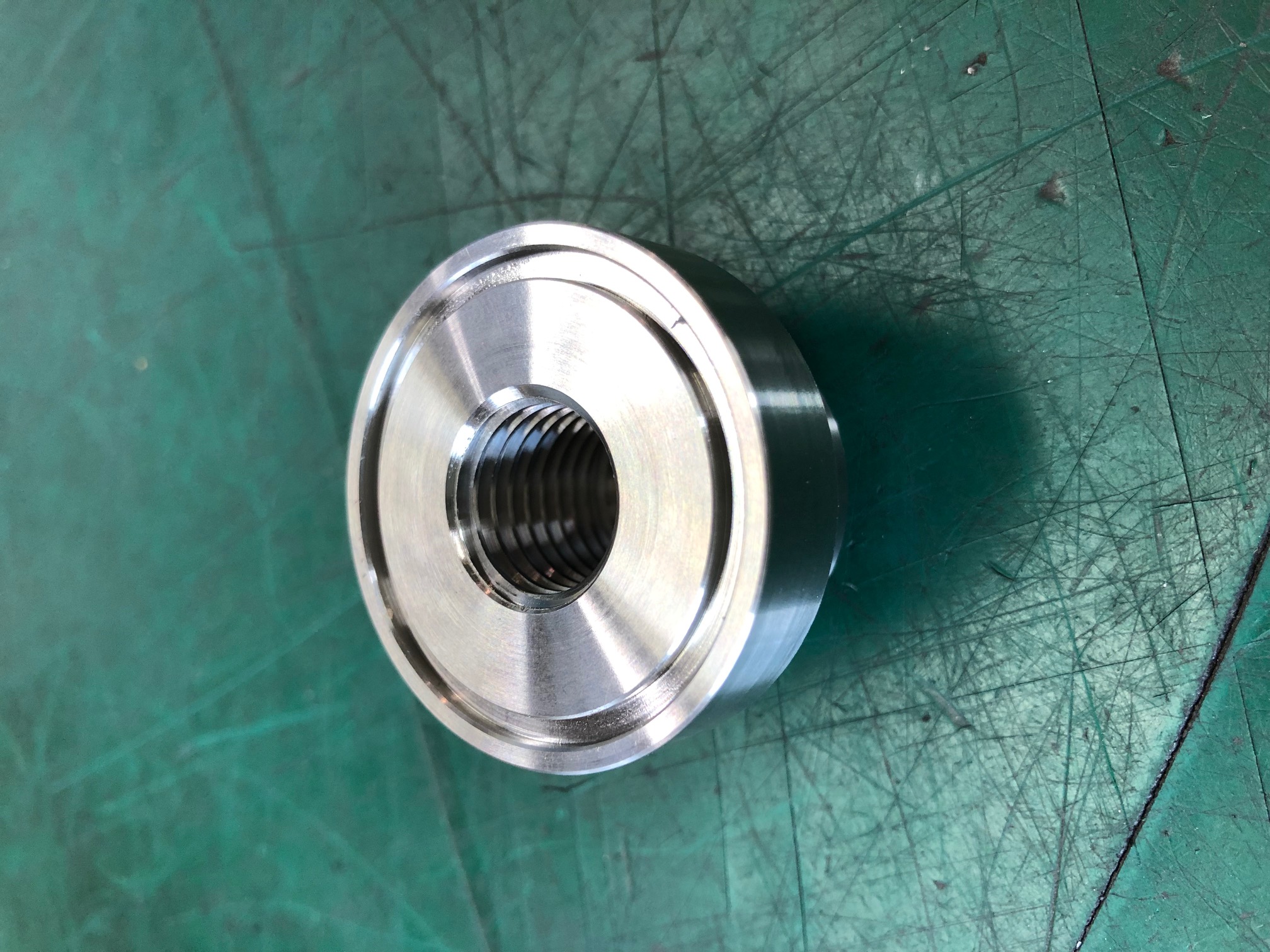

こちらは、フランジ・継手 加工.comで製造を行ったインペラキャップと呼ばれる製品です。用途としては、ポンプにつけるインペラハブの中心位置につけ、回転主軸を固定するための部品となります。加工のポイントとしては、Oリングを入れるための端面溝の加工を行っています。(シール面の為、表面粗さについては厳しい精度が求められています。)

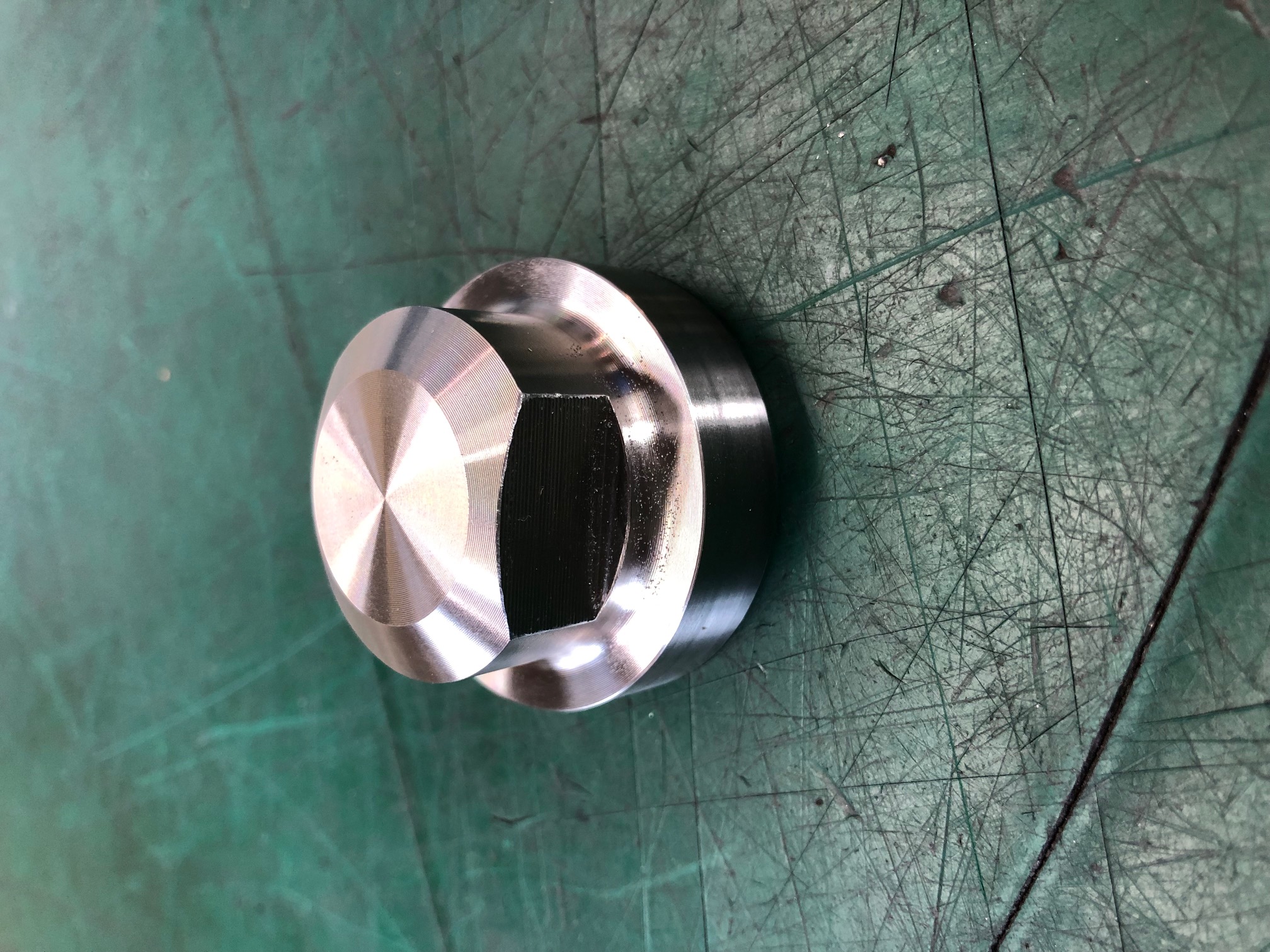

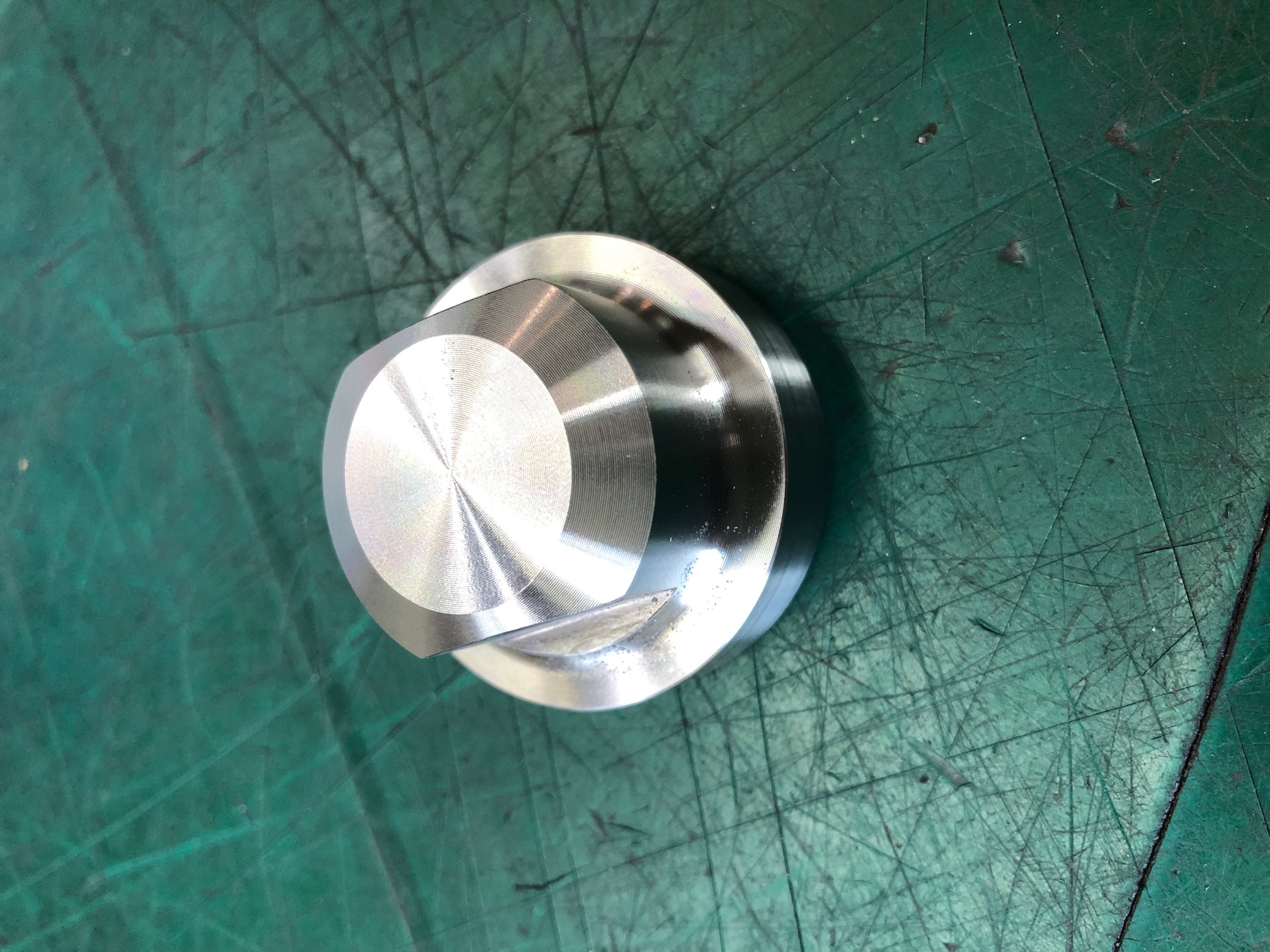

また、反対側の端面が小判型の形状となっており、こちらの形状はスパナで締め付けるために使用する部位となります。

形状としては複雑ではありませんが、工程としても旋盤⇒マシニングという工程を踏んでいるのみとなっています。ステンレスを材質としていることから加工においてキズをつけないように加工を行うなど、注意が必要となる製品です。

お困りの製品が御座いましたら、当社にお問い合わせください。ネジ山加工を含めて対応をいたします。
