製品属性(仕様)

製品
分類
その他 機械加工品
業界半導体装置 素材SCM440H
サイズφ36×158 メッキ処理なし
精度一般公差 ロット10個~100個

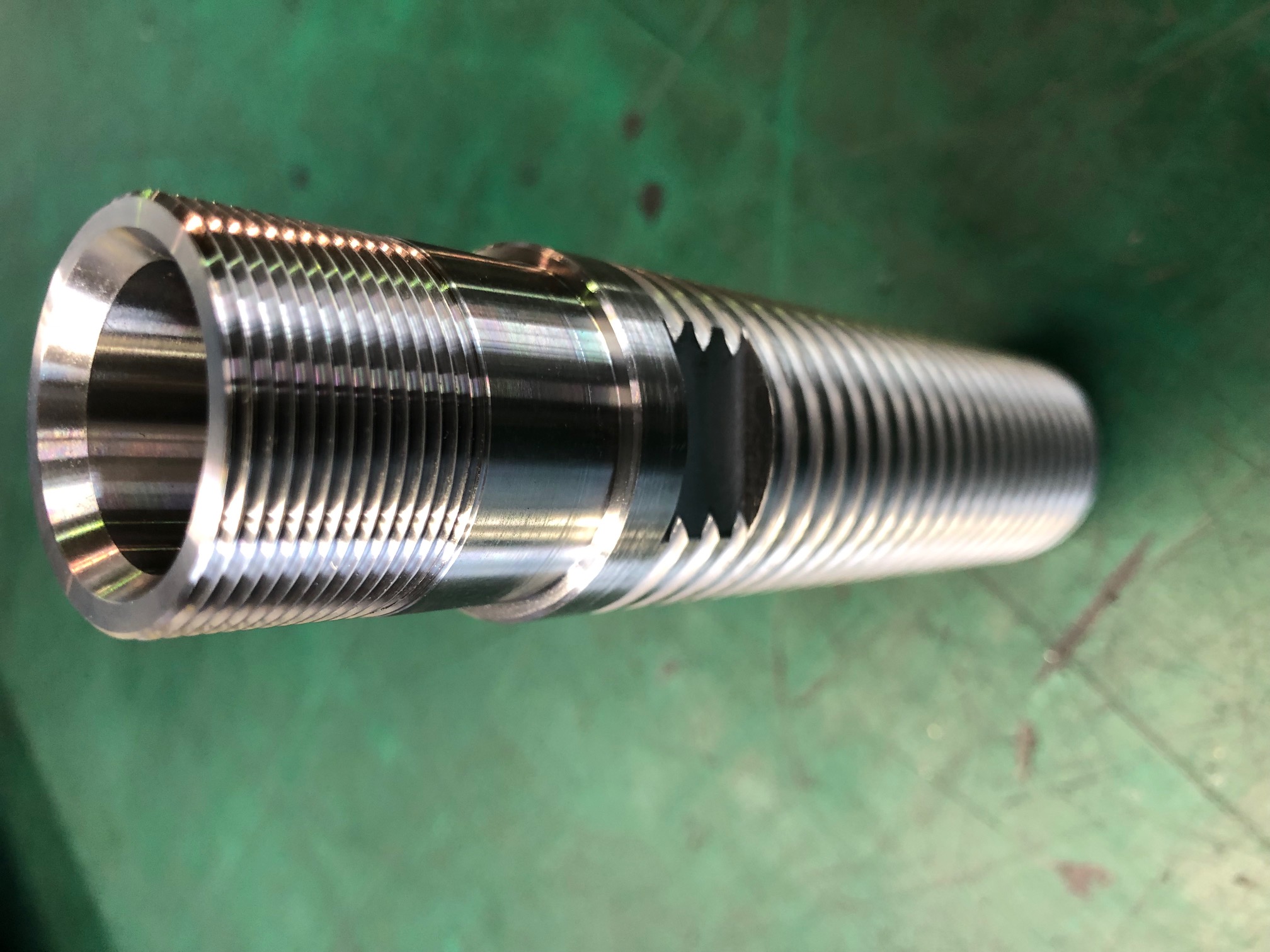

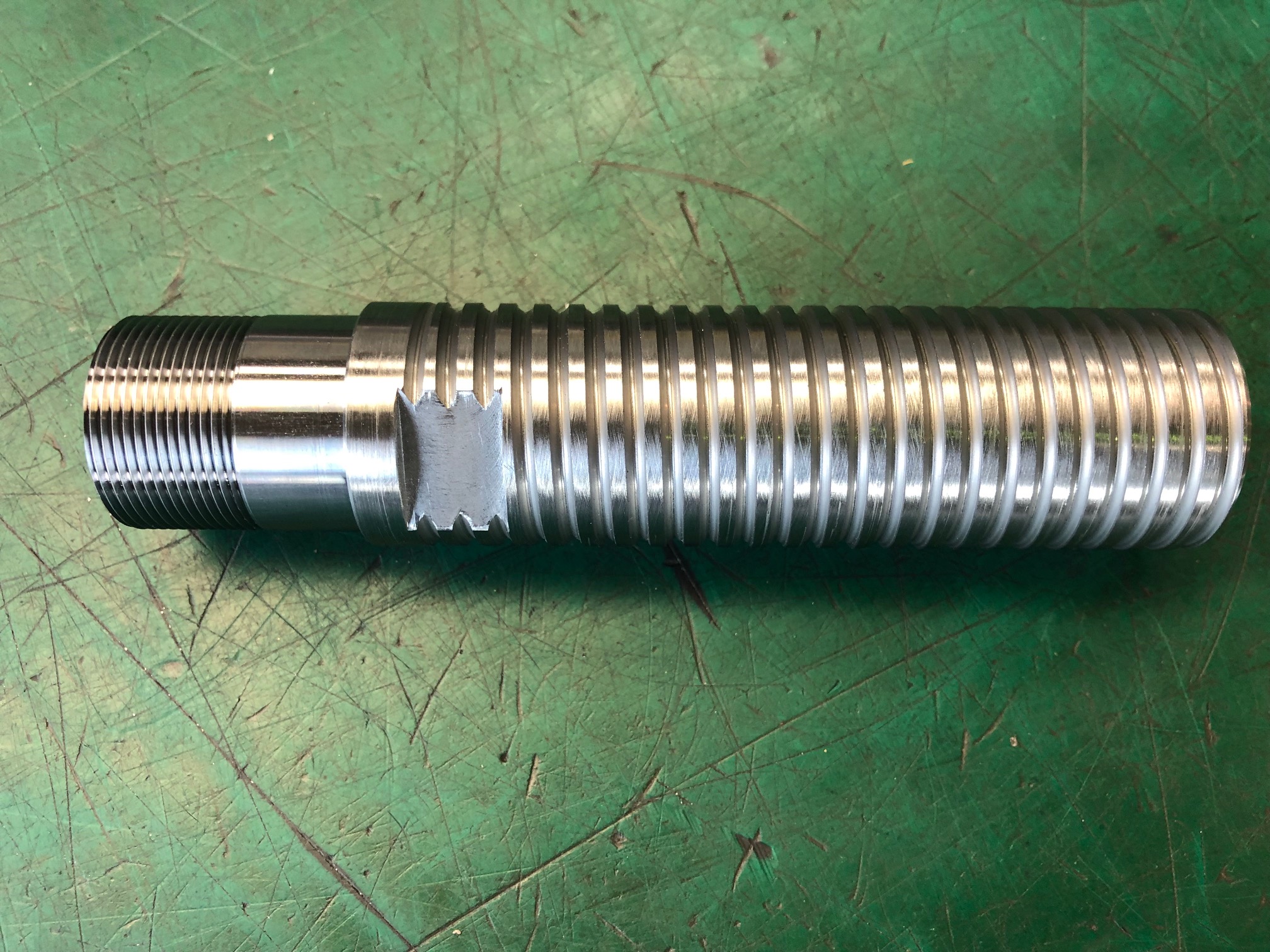

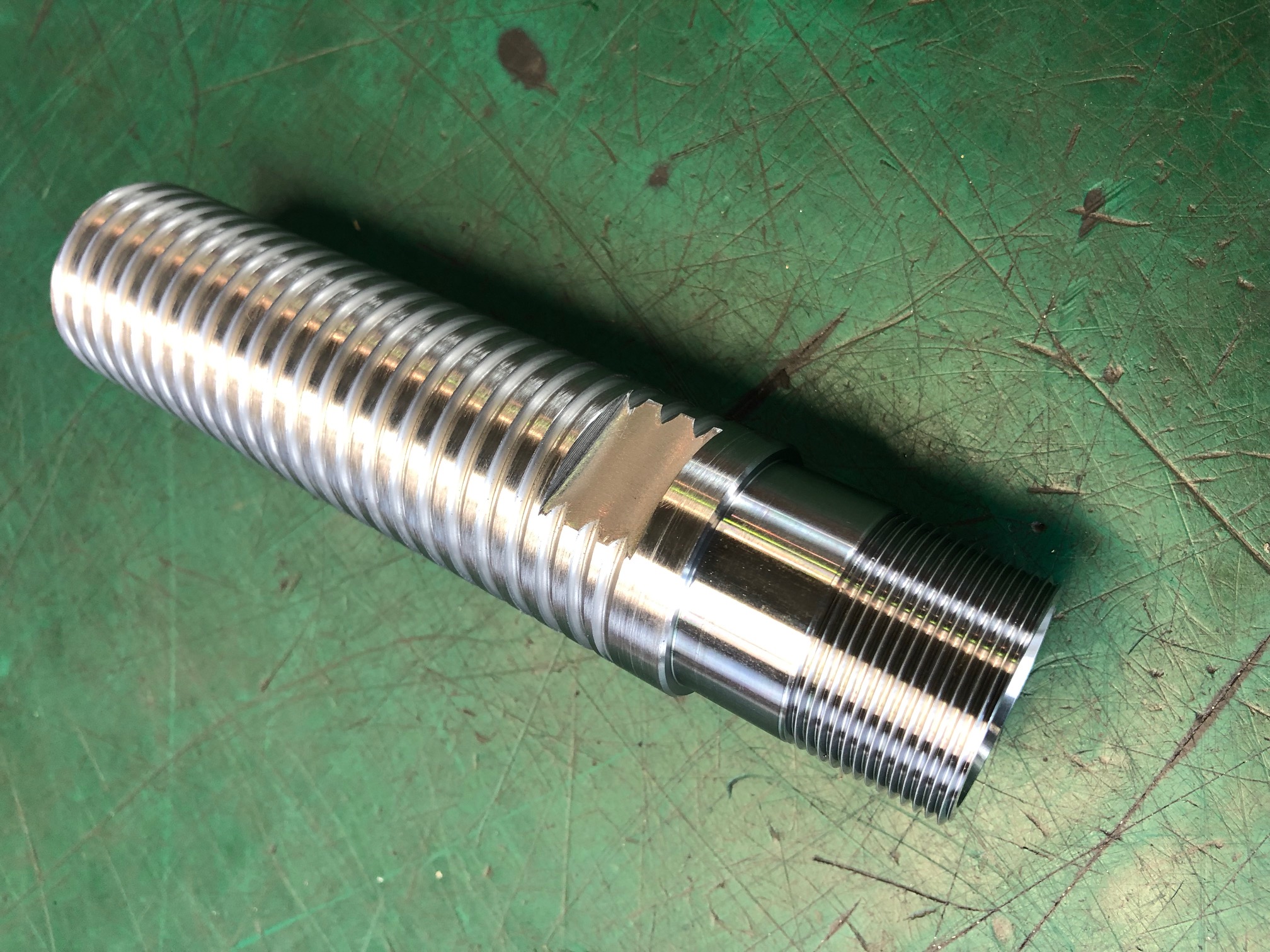

製品画像(様子)

特徴

こちらは、フランジ・継手 加工.comで製造を行ったボールねじと呼ばれる製品の一つです。サイズは、φ36mmx158mmとなっており、当社にてボールねじ山の加工を当社にて行いました。

材料の支給(熱処理済)後、旋盤(3~4工程)で穴・ネジの加工を行い、その後、マシニングでフライス加工を行い、ボールネジ部の加工を行いました。

特殊な工具が必要となる加工であるため、お客様と打ち合わせを行い、試作加工を重ね、現在の量産体制を築くことができています。

ボールネジの加工は特殊な加工であり、熱膨張率を加味した加工と各穴位置などとの位置度測定が厳しい製品といえます。当社ではこの測定も画像測定器を導入し、品質保証を行っています。

本製品は、他ページで掲載をしているボールネジナットブランクと対になる製品です。

気になる方がいましたら、当社にお問い合わせください。
