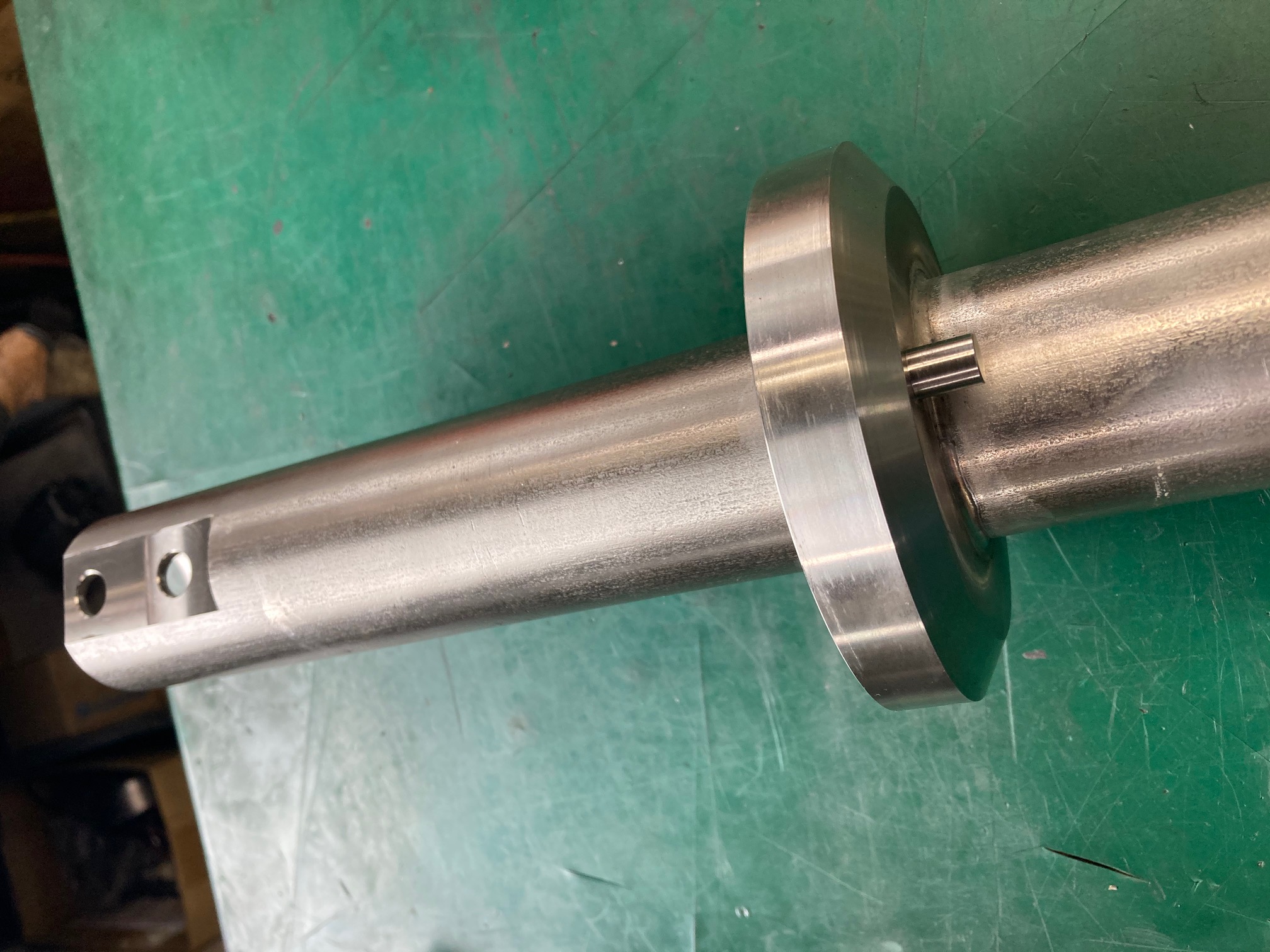

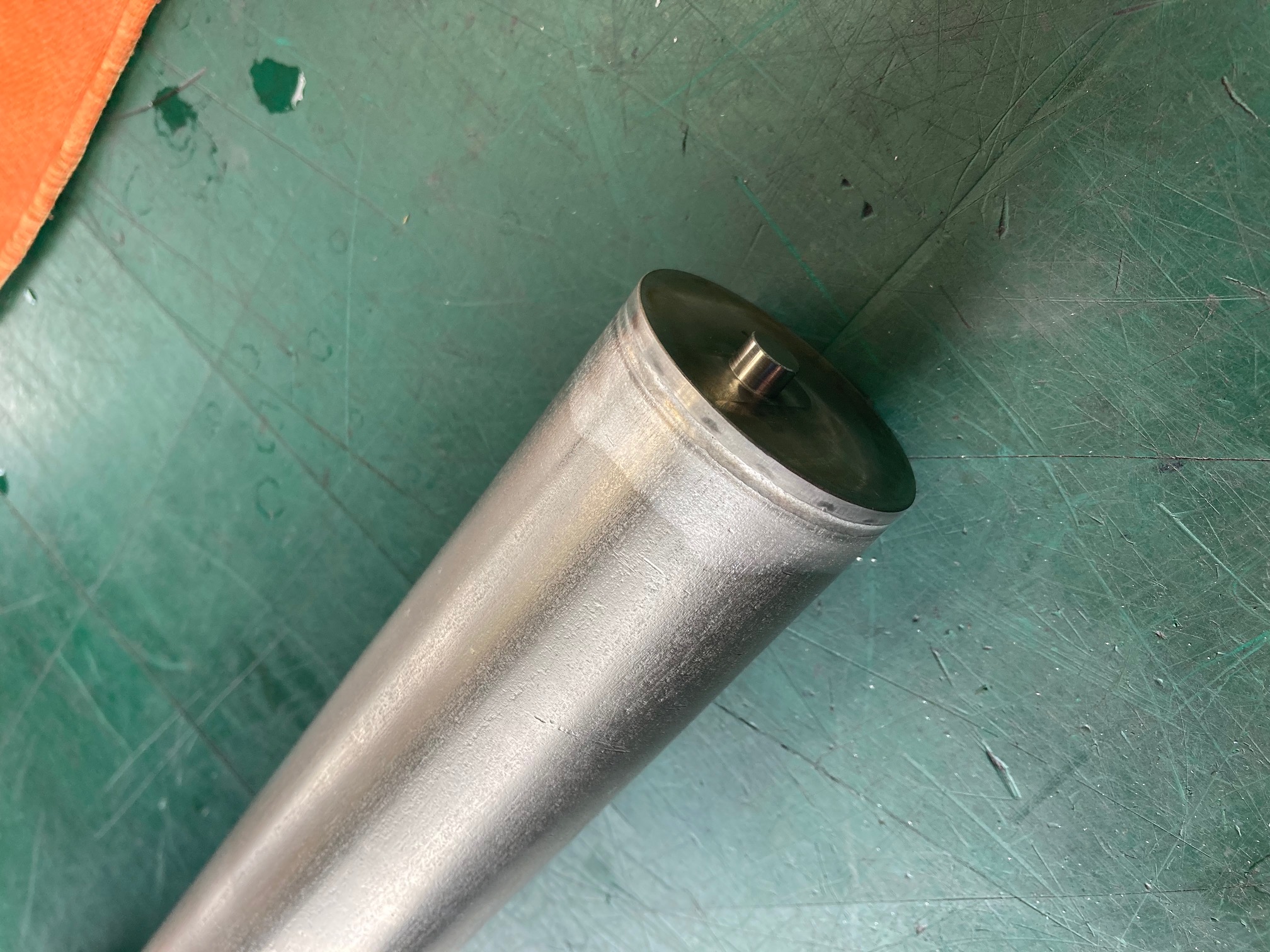

こちらは、特殊フランジ・継手加工.comで加工を行った「食品機械向けSUS310S製シャフト」という製品です。また、本製品は3部品で構成され、それらを溶接することでくみ上げています。当社では各種部品の加工ならびに、溶接までを一貫して対応しました。

3部品とは、シャフト・フランジ①、フランジ②の構成となっています。

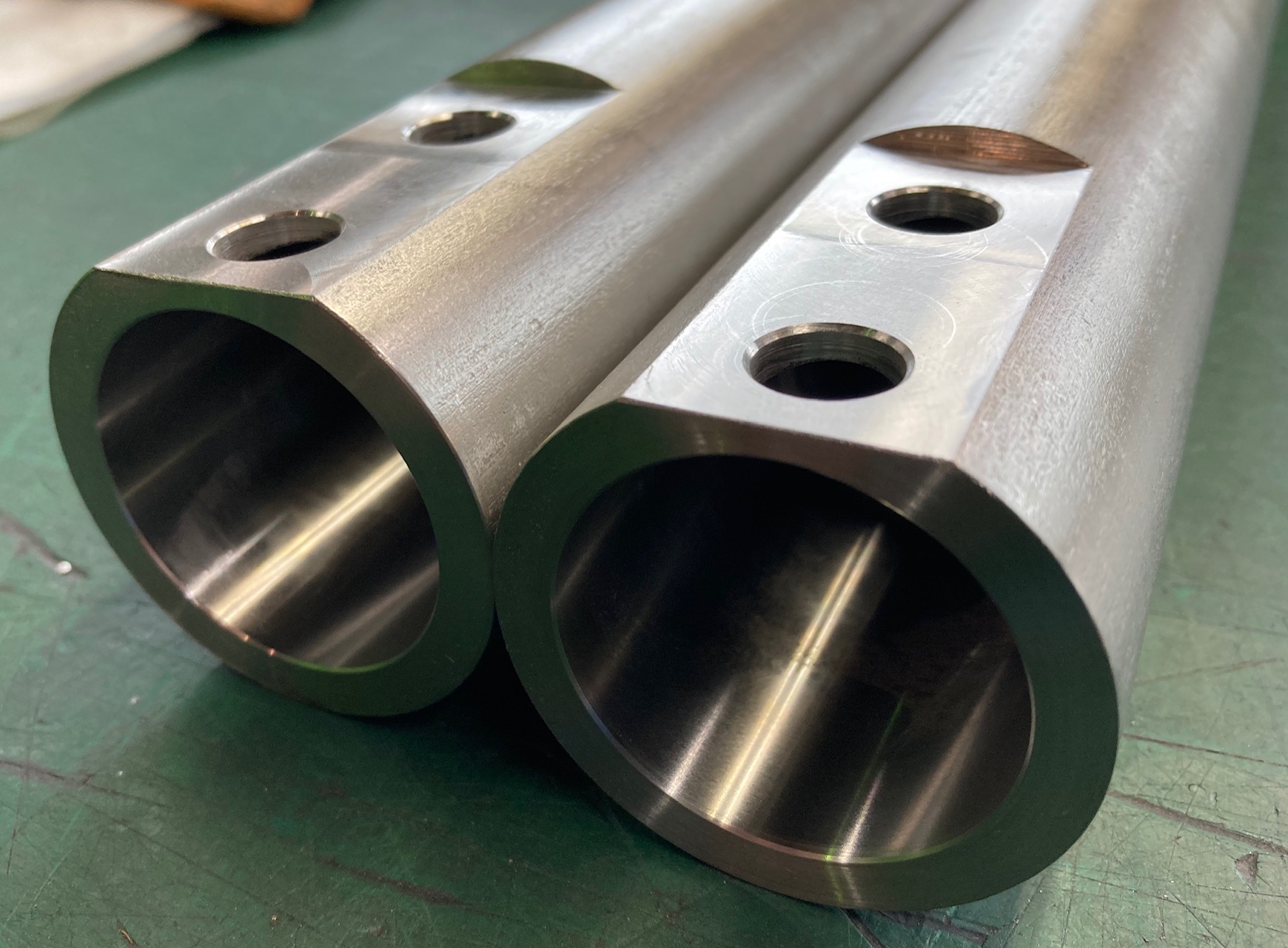

シャフトは、素材としてパイプ材を用いており、内径面にH7公差の要求があることからペーパーでの磨きを行うことで、仕上げていきます。

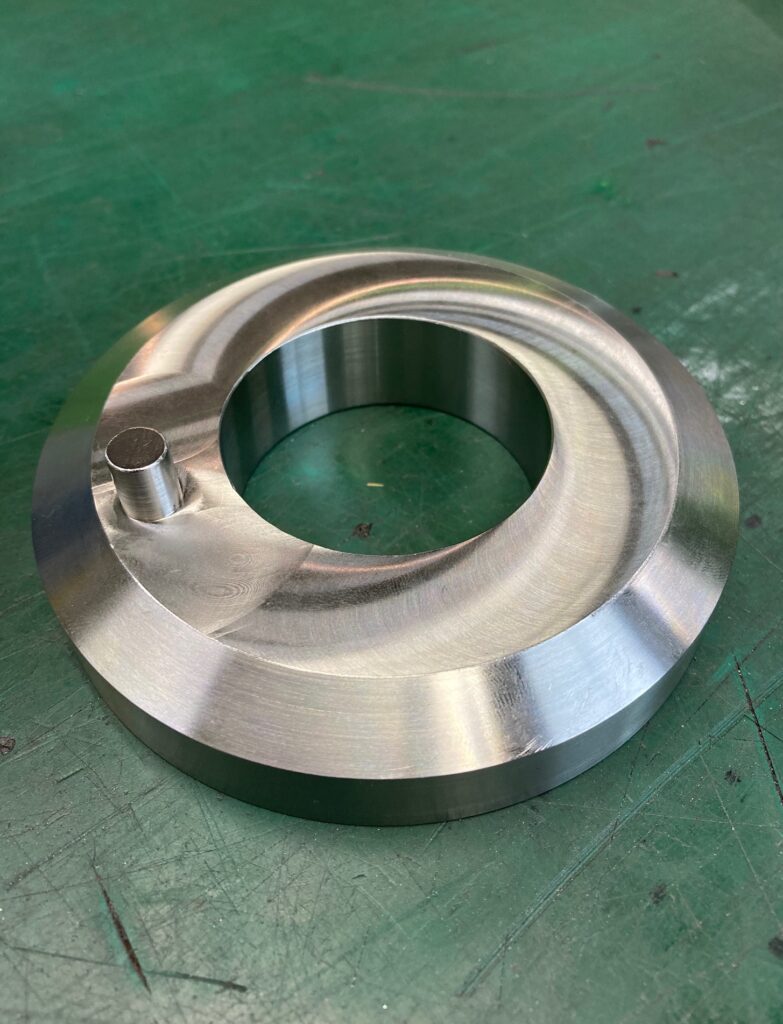

フランジ①，②は突起物がフランジの中心に対して偏心しているため、旋盤での加工は難しく、マシニングにより仕上げています。また、フランジ②は溝加工も施すなど加工指定の箇所の多い製品です。

このようなシャフトとフランジの溶接品でお困りの方は、当社にお問い合わせください。
