製品属性(仕様)

製品
分類
真空装置フランジ
業界産業用ポンプ 機能鉄系材料
サイズφ150mm×L100mm 材質なし
工程一般公差 ロット10個

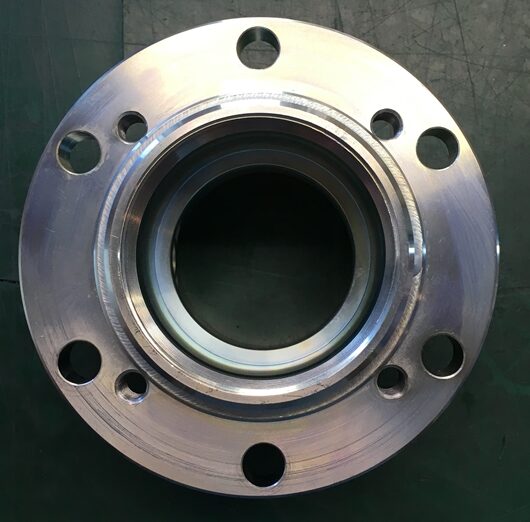

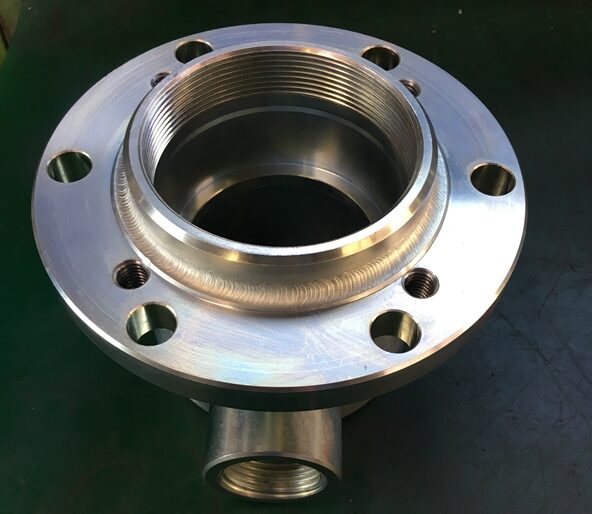

製品画像(様子)

特徴

こちらは、当社の取り扱い品目の中でも最も多いカテゴリーにある真空装置向けのフランジ製品(弁)の製作事例です。
名称として、「真空装置用 継ぎ手フランジ」とある様に継ぎ手がある点に、製品としての特徴が挙げられます。

製造方法は、様々ですが、今回当社では、機械加工 × 溶接技術 により製品を生産いたしました。

こちらの様に接続部(継ぎ手部)がある製品は、材料の削り出しにより製造を行うとなるとコストアップ要因となり、お客様の求めるコストでの、フランジ製品の提供は難しいと言えます。

そこで、当社では、従来他社ではすべて削りだしにより成型をする所を部品を3つにバラシ、その溶接により製品を作り上げる機械加工+溶接による工法を提案しました。これによりコストを大幅に抑えることができ、強度の面で溶接時に十分気を配ることで加工が可能となります。類似形状でお困りの製品がございましたら、当社にお問い合わせください。
