製品属性(仕様)

製品
分類
固定ブッシュ・フランジ
業界建設機械 素材SCM(クロモリ)
サイズφ180×L60 メッキ処理黒染めメッキ処理
精度±0.01mm ロットなし

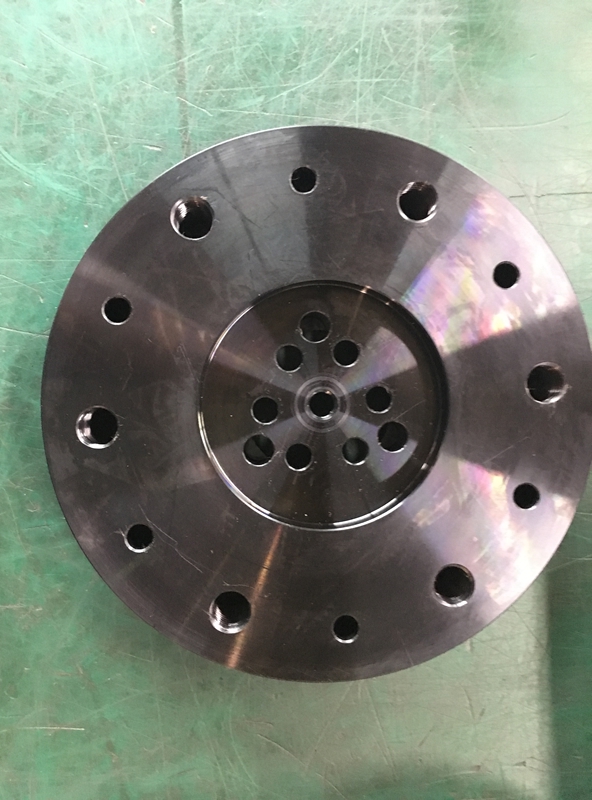

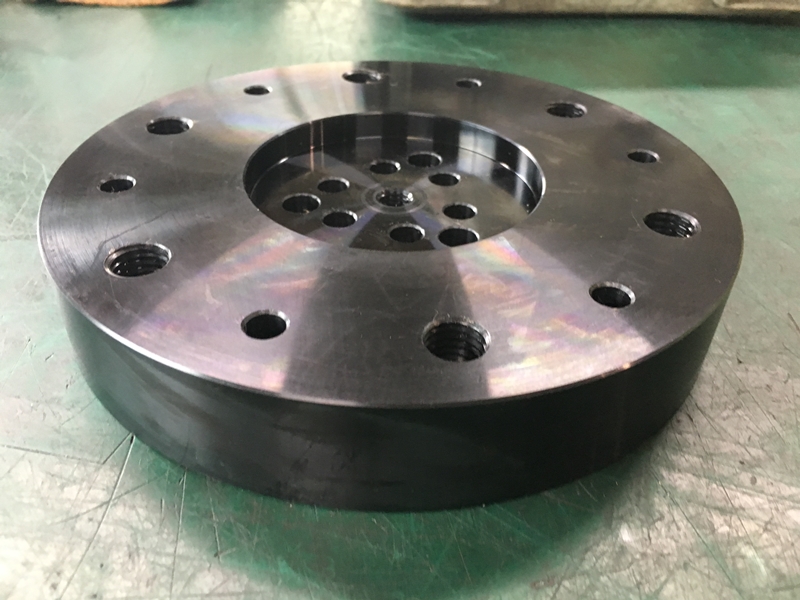

製品画像(様子)

特徴

こちらの製品は、産業機械の回転軸の両端面につく、フランジとなります。
このシャフトは、600mmの長さがあり、その両端面でかつ回転軸でもあることから2つのフランジには、百分台の同軸度の要求がありました。
こちらの加工においては、コストと品質のバランスを考え、穴径の公差やサイズを見直し、加工を行いました。
最終的には600mmのシャフトを指し、はめ込みの確認も行うことで品質の担保を行っています。
当社では、このように特注フランジの製造を行っており、高い精度品というよりも百分台の特注フランジをメインに取り扱っており、お客様の求める製品で、図面上に不必要な高精度指定がある場合には、VA・VE提案も可能となっています。
お困りの製品がございましたら、当社にお問い合わせください。
